Если бензопила начала работать с перебоями, дымить сильнее обычного или терять мощность, скорее всего, пора обратить внимание на карбюратор. Этот маленький, но крайне важный узел отвечает за смесь бензина и воздуха, от которой напрямую зависит работа двигателя. Правильная настройка карбюратора не только увеличивает ресурс техники, но и экономит топливо и силы оператора.
Многие владельцы пил считают регулировку сложной процедурой, но на деле она вполне доступна даже новичку, если действовать аккуратно и по шагам. Ниже – понятный порядок настроек карбюратора Husqvarna. По ходу статьи добьёмся ровного холостого, уверенного набора оборотов и полной тяги под нагрузкой. Разберём назначение каждого винта и покажем, как точные четверти оборота возвращают двигателю стабильность, экономичность и ресурс.
Устройство и принцип работы карбюратора Хускварна
Husqvarna – один из самых узнаваемых брендов в мире бензоинструмента. Компания была основана в Швеции в 1689 году как оружейный завод и со временем превратилась в производителя садовой техники, пил и триммеров, став синонимом надежности и шведского качества. Бензопилы Husqvarna уже десятилетия пользуются популярностью у профессионалов и любителей, а точность работы двигателя, долговечность механизмов и безупречные технические характеристики делают их одними из лучших на рынке.
Ключевым элементом любой бензопилы является карбюратор – небольшая деталь, без которой двигатель не сможет работать правильно. Именно он отвечает за формирование горючей смеси, от которой зависит мощность пилы, ее стабильная работа и экономичность.
Карбюратор бензопилы Husqvarna – это диафрагменный мембранный карбюратор, компактный и устойчивый к вибрациям, специально разработанный для работы в ручном инструменте. Его главная задача – смешать бензин с воздухом в нужной пропорции и подать смесь в цилиндр двигателя.

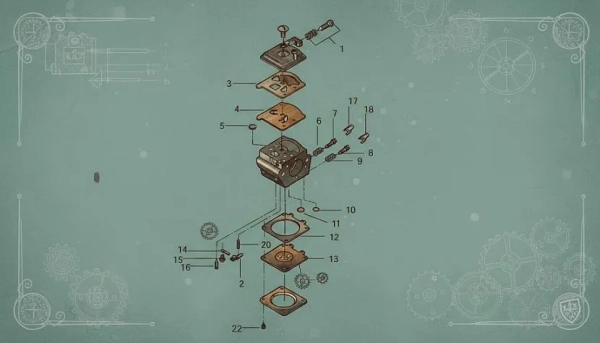

Основные элементы:
- поплавковая камера;
- диафрагма;
- жиклеры;
- дроссельные заслонки;
- регулировочные винты.
Бензин поступает из топливного бака через фильтр и попадает в топливную камеру с диафрагмой, которая выполняет ту же функцию – поддерживает стабильное давление и подачу топлива. Давление в камере регулирует игольчатый клапан, управляемый гибкой диафрагмой: при понижении давления клапан открывается, при повышении – закрывается.
Такая система позволяет карбюратору работать под любым углом, что особенно важно для бензопил. Именно давление в топливной камере и ход диафрагмы определяют, насколько богатой или бедной будет смесь, и как пила поведет себя под нагрузкой.
Воздух проходит через воздушный фильтр и попадает в диффузор карбюратора. Здесь создается разрежение, которое «тянет» топливо через жиклеры, образуя однородную горючую смесь.
На заметку!
Работа карбюратора основана на эффекте Вентури – аэродинамическом принципе, по которому при сужении канала воздушного потока (диффузора) создаётся разрежение до -0,3…-0,6 бар. В этом участке топливо под давлением, создаваемым импульсами картера (обычно 0,2-0,4 бар), вытягивается через жиклёры и распыляется в поток воздуха, формируя горючую смесь. При холостом ходе двигатель вращается с частотой около 2 800-3 000 об/мин, и расход топлива минимален – несколько миллилитров в минуту. С ростом оборотов до 10 000-13 000 об/мин скорость потока через диффузор увеличивается более чем в 4 раза, разрежение возрастает, и подача топлива автоматически усиливается. Такое саморегулирование позволяет карбюратору Husqvarna поддерживать оптимальное соотношение бензина и воздуха (примерно 1 : 14 по массе) на всех режимах – от плавного пуска до максимальной нагрузки, обеспечивая устойчивую тягу и чистое сгорание без перебоев.

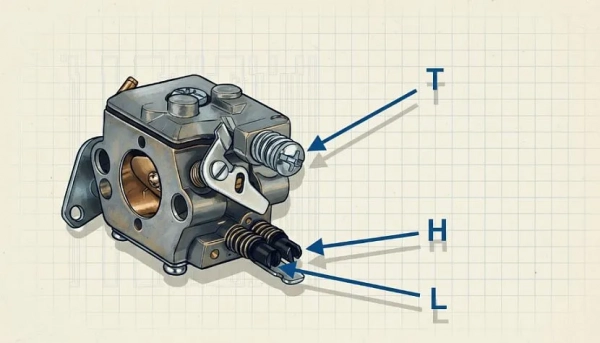

Карбюраторы Husqvarna имеют три основных винта:
- L отвечает за подачу топлива на низких оборотах;
- H – на высоких;
- T или LA регулируют холостой ход.
С их помощью оператор может настроить пильную систему под конкретные условия работы: распил древесины разной плотности, влажность воздуха или температуру.
Правильная регулировка винтов позволяет избежать таких проблем, как рывки двигателя, дымление или повышенный расход топлива. Даже небольшие корректировки винтов способны заметно улучшить работу пилы, сделать ход рычага более плавным и снизить нагрузку на мотор.
Важной деталью является диафрагма, которая передает давление топлива и обеспечивает равномерную подачу смеси. Она работает совместно с жиклерами, контролируя поток бензина в зависимости от давления воздуха. Засорение жиклеров или повреждение диафрагмы может вызвать нестабильную работу мотора, повышенному расходу горючего или трудностям с запуском. Именно поэтому регулярная чистка и профилактика так важны для долгой и безотказной службы пилы.
Принцип работы карбюратора Хускварна требует аккуратности на практике. Воздух и топливо смешиваются в нужной пропорции в диффузоре, а затем подаются в цилиндр. Если смесь слишком бедная, двигатель перегревается и теряет мощность; если чересчур богатая – появляется дым и увеличивается расход топлива. Правильная настройка винтов и контроль состояния элементов карбюратора позволяет поддерживать оптимальное соотношение бензина и воздуха.
Определение необходимости настройки карбюратора на бензопиле
Первый и самый очевидный сигнал – нестабильная работа двигателя. Если бензопила глохнет на холостых оборотах или, наоборот, цепь вращается сама по себе, это указывает на неправильный холостой ход. Как правило, при такой проблеме регулировка требуется винту T или LA.
Второй признак – рывки двигателя при полной нагрузке. Когда пила теряет мощность, плохо распиливает древесину или появляется «тяжелый» звук мотора, это говорит о том, что смесь на высоких оборотах слишком бедная или слишком богатая, и необходима настройка винта H.
Третий симптом – повышенное дымление. Если бензопила выбрасывает черный дым из выхлопной трубы, смесь слишком богатая, и двигатель не сжигает топливо полностью. В таких случаях регулируют винт L, который отвечает за подачу топлива на низких оборотах.
Еще один явный сигнал – увеличение расхода топлива. Даже при визуально правильной работе мотора чрезмерный расход бензина указывает на сбои в работе карбюратора. Ну и конечно, трудности с запуском двигателя. Если пила заводится с трудом или только после нескольких попыток, это может быть связано с некорректным уровнем топлива или неправильной смесью.
Иногда необходимость регулировки карбюратора проявляется косвенно. Например, пила работает ровно на холостом ходу, но при нагрузке сразу теряет обороты. Это значит, что карбюратор требует точной настройки под условия эксплуатации. Также стоит учитывать внешний фактор: старое или низкокачественное топливо, загрязненный воздушный фильтр или изношенные элементы топливной системы могут влиять на функционирование мотора и создавать иллюзию неправильной регулировки. Поэтому перед настройкой важно проверить состояние всех систем.
Перед регулировкой винты L и H устанавливаются в базовое положение: от полностью закрученного состояния их обычно выкручивают на 1-1,5 оборота (точное значение зависит от модели и типа карбюратора Zama или Walbro). Это позволяет начать настройку с заводских параметров и избежать переобеднения смеси.
Алгоритм и описание настройки карбюратора Хускварна
Вся процедура начинается с того, что пила Husqvarna 135 должна быть полностью исправна: чистый фильтр, свежая топливная смесь, исправная свеча зажигания и отсутствие загрязнений в топливной системе. Нельзя настраивать карбюратор на грязной или неисправной технике, поскольку это может повредить двигатель.
Перед началом регулировки заведите бензопилу и дайте ей поработать 3-5 минут на средних оборотах. За это время двигатель, цилиндр, карбюратор и диафрагмы прогреются до рабочей температуры около 70-90 °C, а топливная смесь станет более текучей и равномерно распределится по каналам.
Регулировать холодный двигатель нельзя – характеристики смеси и обороты будут искажены. Только на прогретом моторе можно точно отследить реакцию на каждое движение регулировочных винтов L и H, добиться стабильных оборотов и предотвратить перегрев или обеднение смеси при последующей работе.
Первым этапом настраивается винт L. Его нужно крутить медленно, по четверти оборота за раз, внимательно наблюдая за реакцией двигателя. Идеальная настройка бензопилы Хускварна достигается тогда, когда пила на малых оборотах работает ровно, без рывков и провалов, а при минимальном открытии газа двигатель не глохнет.
На заметку!
Очень важно избегать резких движений и перекручивания винта, поскольку это нарушает баланс смеси и вызывает перегрев цилиндра. После каждого изменения винта давайте двигателю 5-10 секунд на стабилизацию оборотов и оценивайте поведение пилы под небольшим нажатием газа.
Когда винт L настроен, приступают к регулировке винта H. Для этого ручка газа должна быть полностью открыта, чтобы проверить реакцию двигателя при максимальной нагрузке.
Винт H также регулируют по ¼ оборота по часовой стрелке за раз, каждый раз проверяя работу двигателя. Следует контролировать, чтобы двигатель развивал полную мощность без выхода за пределы 13 000-13 500 об/мин – это максимальные обороты для большинства бытовых моделей Husqvarna. Для точности рекомендуется использовать тахометр.
Видеоописание
Полезное видео – пошаговое руководство по регулировке карбюратора Husqvarna:
Последним этапом настраивается винт холостого хода (T или LA). Его поворачивают до тех пор, пока цепь не перестанет вращаться, а двигатель продолжит работать ровно, без дерганий и остановок.
На этом этапе особенно важно использовать визуальный контроль цепи и одновременно слушать работу двигателя. Ровный, стабильный звук указывает на правильную смесь, а рывки, вибрации или дым – на необходимость корректировки. В процессе настройки полезно делать небольшие паузы, давая двигателю прогреться, чтобы изменения винтов оценивались при реальной рабочей температуре двигателя.
После первоначальной регулировки всех винтов необходимо провести тест под нагрузкой.
Для этого пилу используют на реальном распиле, наблюдая за реакцией двигателя на различную нагрузку:
- На высокой нагрузке появляются рывки или дым – необходимо повторно подкорректировать винт H.
- На низких оборотах пила дергается или глохнет – поворачиваем винт L.
- Холостой ход проверяется в конце, и при необходимости вносятся последние изменения винта T.
Особое внимание при настройке карбюратора Хускварна нужно уделять безопасности. Никогда не держите пилу с открытым топливным баком или рядом с открытым огнем, соблюдайте стабильное положение при работе и используйте защитные перчатки и очки.
Как настроить карбюратор бензопилы, если она вообще не заводится
В таком случае прежде всего проводится визуальная диагностика карбюратора и подвода топлива. Проверьте, поступает ли бензин из бака в карбюратор. Если шланги пережаты или забиты, смесь не попадет в цилиндр, и пила не заведется.
После этого необходимо снять крышку карбюратора и оценить состояние диафрагмы и жиклеров. Любые загрязнения, засоры или засохшее топливо мешают правильной подаче смеси и могут полностью блокировать запуск двигателя.
Когда визуальных проблем нет, можно приступать к регулировке карбюратора бензопилы.
Топливная смесь должна быть свежей, не старше 30 дней, с правильным соотношением бензина и масла (обычно 1:50 для оригинальных масел Husqvarna). Пила должна находиться на холодном двигателе, с отпущенной ручкой газа и зафиксированной цепью либо надёжно стоять на устойчивой, ровной поверхности. Работать с инструментом «на весу» недопустимо – вибрация и случайное нажатие на газ могут привести к травме.
В условиях полного отказа двигателя запуск начинают с винта T. Его слегка закручивают или выкручивают, чтобы открыть путь смеси на минимальные обороты холостого хода. Даже небольшое движение винта может дать возможность мотору «кашлянуть» и начать реагировать на стартер.
Если после корректировки винта T пила Хускварна 137 начала подавать признаки жизни, переходят к настройке положения винта L. Как правило, его закручивают на ¼-½ оборота за раз, пробуя завести двигатель после каждого изменения. Цель – добиться того, чтобы двигатель хотя бы кратковременно заработал, что позволит затем проверить винт H.
Видеоописание
Видео-инструкция по регулировке карбюратора Husqvarna 142 и 137:
Важно!
Даже если пила полностью не заводилась, легкие щелчки двигателя при регулировке L и T дают возможность тонкой настройки H, чтобы смесь не была слишком богатой или бедной.
Важно! Даже если пила полностью не заводилась, легкие щелчки двигателя при регулировке L и T дают возможность тонкой настройки H, чтобы смесь не была слишком богатой или бедной.
Если после всех манипуляций пила Хускварна 135 все равно не заводится, возможно, проблема глубже: диафрагма карбюратора повреждена, жиклеры забиты, поплавок заклинил или топливный насос неисправен. Тогда простая регулировка карбюратора бензопилы Хускварна не поможет, и потребуется чистка или замена деталей в сервисном центре.
Коротко о главном
Итак, регулировка карбюратора бензопилы Хускварна 135 Марк 2 – это логичный процесс, от работы которого зависит эффективность и долговечность бензопилы. Понимание принципа работы пилы Хускварна помогает владельцу быстро выявлять неисправности и поддерживать инструмент в оптимальном состоянии. Те же принципы полностью применимы и к моделям Husqvarna 142, где настройка выполняется по аналогичному алгоритму и даёт такие же результаты – стабильный запуск, ровную тягу и уверенную работу под нагрузкой.
Даже небольшие усилия по уходу и регулировке возвращаются сторицей: техника работает ровно, мощно и надежно, а оператор может быть уверен, что устройство не подведет в самый ответственный момент.
