Каждому огороднику знакома эта нелегкая работа – копать картошку вручную, ряд за рядом, под палящим солнцем или в дождь. Утомительно. Но есть способ сделать уборку проще и быстрее – использовать картофелекопалку для мотоблока, которую вполне можно собрать своими руками.
В этой статье расскажем, как правильно спроектировать и собрать такой агрегат, какие материалы выбрать, на что обратить внимание при изготовлении картофелекопалки и ее настройке, чтобы техника была надежной, безопасной и удобной в работе. Даже новичок сможет повторить все шаги и получить эффективного помощника для своего участка.
Принцип работы и сборка самодельной картофелекопалки
Итак, речь о сельскохозяйственной машине, предназначенной для копки и подъема картофеля из почвы. Она облегчает и ускоряет процесс уборки урожая, заменяя ручной труд.
Существует пара основных типов конструкций:

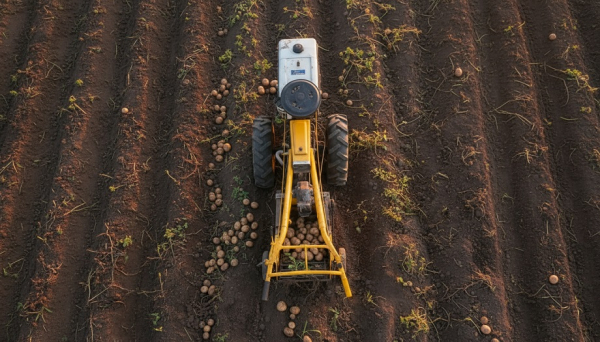

- Веерная копалка – лопасти расположены веером, они подкапывают землю и аккуратно выбрасывают клубни на поверхность.

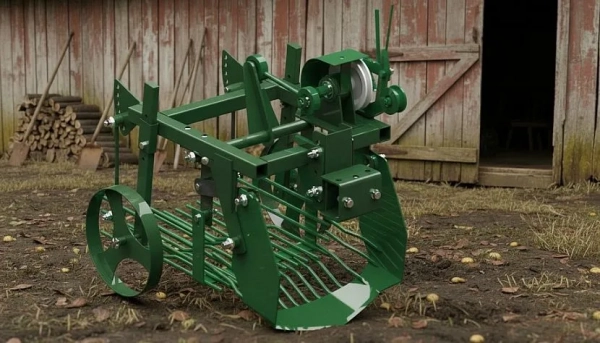

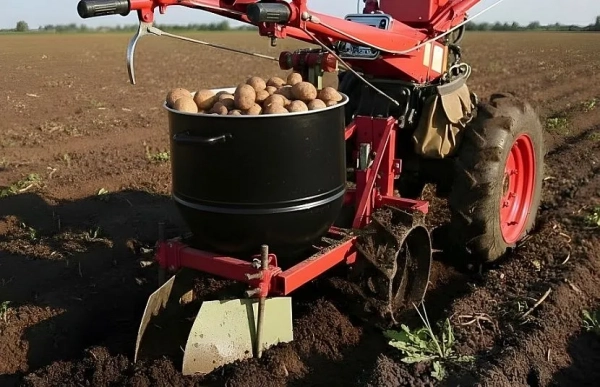

- Картофелекопалка грохотного типа работает чуть сложнее: после подкапывания земля просеивается через решетку, а клубни остаются сверху. Такая конструкция особенно полезна на каменистых или тяжелых почвах.

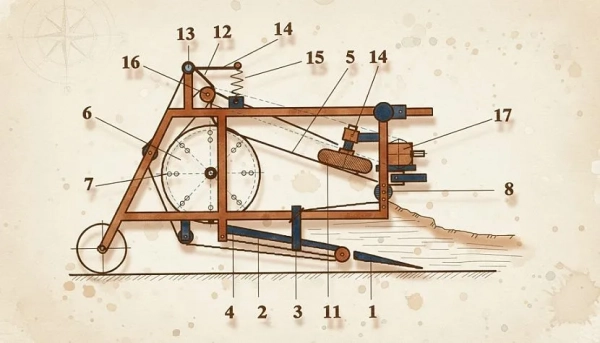

Любая копалка состоит из нескольких ключевых элементов:
- Первое – рама, на которую крепится навесное оборудование. Она должна быть прочной, выдерживать вибрации и удары при движении по грядке.
- Второе – лопасти или ковши, которые подкапывают землю. Их форма и угол наклона определяют, насколько аккуратно клубни отделяются от земли.
- Третье – система крепления к мотоблоку подбирается в зависимости от типа копалки: веерные модели работают от тяги, а грохотные – от ременного или шкивного привода, который может подключаться к валу отбора мощности.
Есть еще небольшие, но важные элементы, влияющие на принцип работы устройства:
- направляющие для клубней;
- защитные кожухи;
- регулируемые крепления.
Время движения и скорость обработки зависят от правильной настройки этих элементов и от мощности мотоблока. Главное преимущество такой конструкции в том, что это устройство экономит часы ручного труда. С одной стороны, картофель быстро отделяется от земли, с другой – минимизируются повреждения клубней.
Общие требования к картофелекопалке
Чтобы уборка картофеля была быстрой, аккуратной и без потерь урожая, важно знать, какие характеристики и параметры следует учитывать при сборке картофелекопалки.
Рама и навесное оборудование должны выдерживать нагрузку на твердой или влажной почве. Для основных элементов берут профильную трубу 40×40 или 50×50 мм из стали толщиной не менее 3–4 мм. Все несущие швы выполняют сплошной сваркой без пор и подрезов, особенно в местах крепления подшипников и сцепного узла. Крепления к мотоблоку делают усиленными, с дополнительными косынками и болтами класса прочности не ниже 8.8, чтобы избежать разбалтывания при вибрации и ударах о комья земли.
Это важно!
При самостоятельной сборке важно проверять жесткость рамы под нагрузкой не менее 30–40 кг и отсутствие прогиба или люфта в местах стыков.
Глубина и угол подкапывания регулируются. Слишком глубокое лезвие «зарывается», мелкое оставляет часть клубней в земле. Возможность изменять угол атаки и высоту захвата позволяет адаптировать копалку под разные типы почвы и условия работы.
Совместимость с мотоблоком обязательна. Для моделей «Нева» или «Агро» крепления различаются, поэтому перед сборкой сверяются с чертежами и размерами. При подключении через вал отбора мощности крутящий момент должен передаваться плавно, без рывков и люфтов.
Безопасность и устойчивость при движении напрямую влияют на работу. Картофелекопалка должна идти ровно за мотоблоком без раскачивания и боковых отклонений, иначе снижается качество копки. Низкий центр тяжести и равномерное распределение веса обеспечивают стабильность, особенно на неровной поверхности.
Устройство должно легко разбираться, чиститься и ремонтироваться. Если для замены лопасти приходится разбирать половину конструкции – это ошибка проекта. Соблюдение этих требований делает агрегат эффективным инструментом, который прослужит не один сезон и значительно облегчит сбор урожая.
Что необходимо для сборки самодельной картофелекопалки?
Для изготовления картофелекопалки важно подготовить не только материалы, но и инструменты. Без них процесс превращается в бесконечные переделки и потерю времени.
Основная конструкция требует прочной рамы из профильной трубы или швеллера. Именно на нее будут крепиться все элементы: лопасти, решетки, навесное оборудование и вал отбора мощности. Качество металла напрямую влияет на срок службы устройства и устойчивость к нагрузкам во время сбора урожая.
Незаменимым инструментом является сварочный аппарат. С его помощью создаются качественные швы и соединения. Для регулировки углов, установки лопастей и фиксации деталей понадобятся болгарка, дрель и набор гаечных ключей.

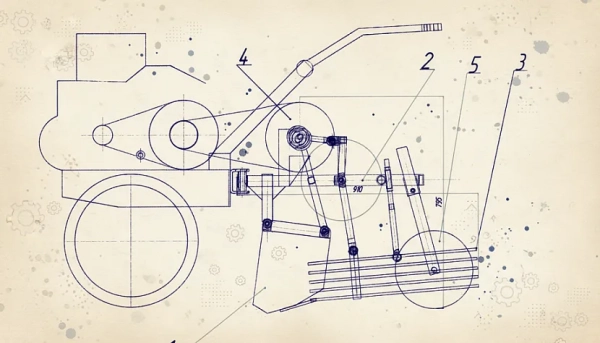

Для самодельных решений важны чертежи и размеры схемы. Без точных ориентиров даже простая конструкция превращается в игру «угадай, куда прикрутить». С правильными схемами можно собрать устройство, которое точно повторяет профессиональные образцы. Найти их можно в интернете по запросу «Как сделать картофелекопалку для мотоблока своими руками в домашних условиях подробно чертеж размеры» или разработать самостоятельно.
Лопасти и решетки можно сделать из стали средней толщины. Для грохотного типа нужна сетка с равномерными отверстиями, чтобы почва просыпалась, а клубни оставались целыми. Для веерной копалки важны одинаковые лопасти, которые при вращении аккуратно поднимают клубни на поверхность.
Регулируемые элементы требуют креплений и подшипников. Их качество влияет на время движения и стабильность работы. Хорошие подшипники снижают износ и уменьшают вибрацию, а регулируемые болты позволяют менять глубину копания под разные условия почвы.
Не обойтись без деталей для соединения с мотоблоком. Любая самодельная картофелекопалка должна быть совместима с навесным оборудованием и устойчиво крепиться к валу отбора мощности. От этого зависит эффективность передачи крутящего момента и качество работы.
Правильная подготовка материалов, инструментов и точных чертежей с размерами позволяет собрать картофелекопалку в домашних условиях, которая не уступает заводским аналогам по функционалу и удобству.
Делаем самодельную картофелекопалку для мотоблока своими руками
Создать картофелекопалку можно прямо в гараже. Процесс не требует сверхнавыков, главное – строго следовать схеме и контролировать качество всех соединений. Чертежи и размеры картофелекопалки для мотоблока Нева есть в свободном доступе, поэтому посмотреть их не составит труда.

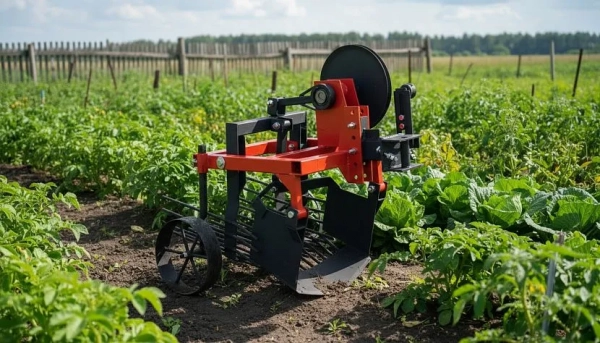

Начинаем с рамы. Для нее подойдет швеллер или профильная труба толщиной от 3 мм. Рама должна быть устойчивой и ровной, поскольку именно на нее крепятся лопасти и решетки. При сборке важно учитывать время движения: ровная конструкция снижает вибрацию и ускоряет работу на поле.

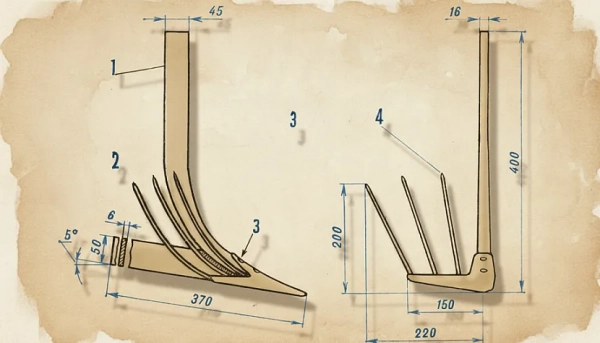

Далее – подкопочные зубья (отвальные пластины). Для веерного типа их делают из полосовой стали, согнутой под углом 30–40 градусов. Крепление к валу отбора мощности производится через подшипники, которые обеспечивают плавное вращение. Если выбираете картофелекопалку грохотного типа, то основным элементом становится решетка с отверстиями. Решетку лучше сварить из стальной полосы толщиной 2–3 мм, отверстия подбираются в зависимости от размера клубней.
Видеоописание
Видео демонстрирует простую конструкцию картофелекопалки для мотоблока:
Соединение с мотоблоком требует точности. Все крепления должны быть совместимы с валом отбора мощности и системой сцепки конкретной модели. Для грохотных копалок соединение выполняют через ременной или шкивный привод – так снижается нагрузка на ВОМ и повышается стабильность работы.
Перед установкой проверяют угол наклона (оптимально 30–40°) и высоту рамы: при глубине подкапывания 12–18 см клубни не повреждаются, а просев почвы происходит равномерно.
От этих параметров напрямую зависит время работы. Чем точнее выставлен угол и передача вращения, тем меньше вибрации и сопротивление грунта, а значит, копалка работает дольше без перегрева и остановок.
Настройка глубины осуществляется болтами с регулировкой. Их устанавливают на раме и на лопастях, чтобы менять положение в зависимости от плотности почвы. После сборки проверяют вращение лопастей вручную и контролируют зазоры и отсутствие люфта.
Пошаговое руководство, как сделать картофелекопалку для мотоблока своими руками (чертежи и размеры, схемы и описание простые и есть в открытом доступе):
- Сварка рамы и установка подшипников. Используйте профильную трубу 40×40 или 50×50 мм, толщиной не менее 3 мм. Подшипники типа UC205 или 204 устанавливайте на усиленные кронштейны, проверяя соосность валов.
- Монтаж лопастей или решетки в зависимости от типа (веерного или грохотного). Для веерной копалки применяют полосовую сталь шириной 40–50 мм, угол изгиба — 30–40°. Для грохотной решетки подойдут прутки диаметром 8–10 мм с шагом между ними 30–35 мм.
- Настройка угла наклона и глубины копания. Оптимальный угол — 35–40°, глубина захвата 12–18 см. Регулировка выполняется болтовыми соединениями на раме.
- Проверка креплений к мотоблоку через навесное оборудование. Крепежные элементы должны совпадать с системой сцепки мотоблока. Болты – прочности не ниже 8.8, люфты исключаются.
- Тестирование на небольшом участке поля для оценки принципа действия и качества сбора урожая. Запустите мотоблок на скорости 1-2 км/ч, оцените просеивание земли и процент неповрежденных клубней, при необходимости подкорректируйте угол атаки и натяжение ремня. Для более сложных конструкций можно использовать чертежи картофелекопалки мотоблока Агро. Агрегаты отличаются усиленной рамой и точной схемой привода, подходящей для тяжелых почв.
Видеоописание
Видео о простой конструкции картофелекопалки, которую можно собрать самостоятельно:
Резюмируем
Создать картофелекопалку для мотоблока своими руками проще, чем кажется, а результат приятно удивляет. Вы экономите время и силы, получаете технику, которая идеально подходит именно вашему участку, и при этом понимаете каждую деталь конструкции. Главное – не спешить, выбирать прочные материалы и следить за безопасностью. В итоге у вас в руках – надежное устройство, которое делает уборку картофеля легкой, быстрой и даже немного увлекательной. Работать с такой самодельной машиной куда приятнее, чем таскать ведра вручную. Чтобы еще больше углубиться в тему, можно посмотреть видео по теме «Как сделать копалку на мотоблок своими руками: чертежи и фото пошаговая инструкция».
